Einbaubeispiel
Die Charakteristik einer mit mehreren Wallwashern beleuchteten Wand kann durch den Abstand der einzelnen Leuchten zueinander sowie mit dem Abstand der Leuchten zur Wand stark variiert werden.
Rechts können Sie mit den unterschiedlichen Abständen experimentieren und die Auswirkungen betrachten.
Leuchtenabschlüsse

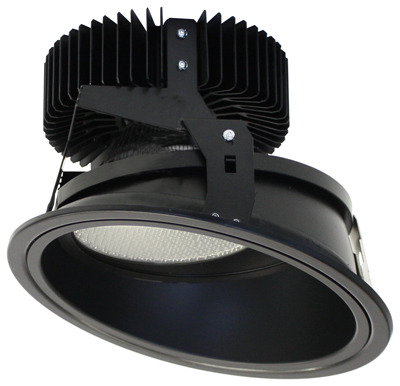

Um verschiedene Gestaltungsaufgaben zu realisieren, sind für Einbau-Downlights drei verschiedene Leuchtenabschlüsse erhältlich.
Standardrahmen
Die Basis bildet der besonders schmale, einteilige Standardring. Der Reflektorrand liegt bündig in einer Vertiefung.
Wechselringsystem
Das Wechselringsystem ist flexibel und multifunktional. Es besteht aus einem montagefreundlichen Grundring und kann mit verschiedenen Zubehörteilen kombiniert werden. Die Leuchte wird mit einem Festring geliefert. Ein separater Abdeckring wird mit einem Federverschluss befestigt.
Trimless-System
Ein besonderes Highlight ist die Einputzmontage von Leuchten. Unser Trimless-System ermöglicht die dezente, deckenbündige oder auch leicht zurückspringende Leuchtenmontage. Dazu wird ein separat zu bestellender Einputzrahmen benötigt. Der Einputzrahmen wird durch den Reflektorkragen überdeckt.
Das Trimless-Montagesystem
Das Trimless-Montagesystem kommt zum Einsatz, wenn die Downlights zum integralen Bestandteil der Architektur werden sollen. Es perfektioniert diese zeitgemäße Gestaltungsidee durch die absolut rahmenlose Montage der Leuchten.
Für verschiedene Deckensysteme und bauseitige Situationen stehen optimierte Ausführungen des Trimless-Systems bereit. Dies gewährleistet, dass sich die architektonischen Gestaltungsideen auch technisch unproblematisch umsetzen lassen.
Der rahmenlose Einbau in gegossene Betondecken kann durch speziell entwickelte Betoneingießgehäuse realisiert werden. Durch ein variables Kernelement ist dies auch bei Sichtbetondecken möglich.
Trimless, bündig
Der Einputzrahmen wird durch den Reflektorkragen überdeckt. Der Reflektorrand liegt deckenbündig, umrandet von einer minimalen Fuge.
Trimless, zurückgesetzt
Der randlose zurückgesetzte Einbau erfolgt mittels Einputzrahmen und Einbauhülse. Die Hülse wird angespachtelt und bauseits in Deckenfarbe lackiert.
Einputzmontage
Leuchten benötigen, je nach Deckensystem, einen separaten Einbaurahmen, welcher wahlweise für die deckenbündige oder vertiefte Montage geeignet ist. Die Rahmen werden in der bauseitig erstellten Deckenöffnung mittels Schnellbauschrauben befestigt. Nach anschließender bauseitiger Anarbeitung kann die Leuchte fachmännisch angeschlossen und in den fixierten Rahmen eingesetzt werden.
Betoneingießtöpfe
Betoneingießtöpfe
Durch die Verwendung von Betoneingießarmaturen besteht die Möglichkeit, Einbauleuchten harmonisch in das Deckenbild zu integrieren. Durch Sonderanpassungen sind auch spezielle statische Vorgaben realisierbar. Hierzu gehören die verlängerten Betoneinläufe, um die Eisenbewehrung unter der Armatur durchzuführen. Je nach Deckensituation stehen flache Armaturen in eckig oder rund, die im Volumen stark reduziert sind, zur Verfügung. Bei Einsatz von runden Betoneingießgehäusen müssen speziell angepasste Downlights verwendet werden.
Spezifikation
Stabiles, einteiliges Gehäuse aus verzinktem Stahlblech mit Betoneinlaufschräge. 2 bis 4 Einführungsöffnungen für Verlegerohr. Angesetzter Hals wahlweise verlängerbar. Höhe max. 35 mm. Befestigungslaschen zur Nagelbefestigung auf dem Schalbrett. Für Montage in Sichtbetondecken ist die Befestigung mit innenliegenden Zentriertellern erforderlich.
Integration in jedes Deckensystem
Unterschiedliche Deckensysteme benötigen unterschiedliche Montagelösungen. Für den integrativen Einbau in Paneeldecken bieten wir Ihnen die Möglichkeit, das gewünschte Downlight unauffällig in das bestehende System zu montieren, ob in runder oder eckiger Bauform. Nahezu jede Art von vorhandenem Deckensystem kann ohne großen Aufwand genutzt werden. Gerne informieren wir Sie, nach kurzer Absprache der technischen Details und Vorgaben, über die Möglichkeiten.
Angesetzte Modulplatte
Mit Modulplatten ist die Integration von Einbauleuchten in Paneeldecken M100 möglich. Weitere Deckensysteme auf Anfrage. Die Modulplatten werden werkzeuglos in die Deckenkonstruktion eingelegt. Das Downlight wird nachträglich in den Deckenausschnitt eingebaut. Bei den angesetzten Modulplatten wird der Leuchtenring durch die Modulplatte ersetzt. Hierbei entfällt der Leuchtenabschlussrahmen.
Lieferung nur nach Absprache technischer Details möglich.
Rahmen für Halbeinbau
Einbau-Tiefenreduzierung durch einen Halbeinbaurahmen. Reduzierung um 40 mm möglich. Projektbezogen können für Einbauleuchten in Deckenschrägen entsprechende Neigungsadapter geliefert werden.
Der Halbeinbau ist nur mittels Wechselrahmensystem möglich.
Modulplatte für Paneeldecken
3-Feld 2-Feld
